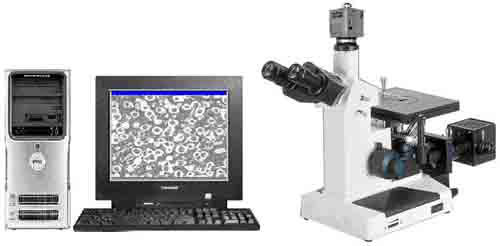

一、設備名稱：金相顯微鏡
二、設備型號：4XC-W型
三、性能說明：
4XC-W型金相顯微鏡用于鑒別和分析各種金屬和合金材料的組合結構，廣泛應用在工廠或?qū)嶒炇疫M行鑄件質量的鑒定；原材料的檢驗或材料處理后的金相組織分析；以及對表面噴涂等一些表面現象進行研究工作。是鋼鐵、有色金屬材料、鑄件、鍍層的金相分析；地質學的巖相分析；以及工業領域?qū)衔铩⑻沾傻冗M行微觀研究的有效手段，是金屬學和材料學研究材料組織結構的必備儀器，也廣泛應用于生物、醫學和教學等領域。
越來越多的研究已不滿足常規的金相顯微及照相方式，將顯微成像輸入微機，由微處理器對圖像作各種后期處理，是同步于當今世界在顯微領域新技術。圖像金相顯微鏡，接入了高清晰度的CCD攝像系統，由計算機對圖像進行處理、編輯、保存和輸出（如打印等）或進入多媒體系統及電子信箱。
如果進一步接入圖像分析計算機操作系統，還可以進一步對金相圖譜進行研究分析，或?qū)D像作精密測量，及多功能的圖像形態分析、統計及輸出圖文報告。
《金相自動分析系統》是為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果。
四、主要技術參數：
主 機 4XC倒置金相顯微鏡主機
觀 察 筒 鉸鏈式雙目鏡筒，30°傾斜；
三目鏡筒，瞳距和屈光度可調
目 鏡 10X/Φ18mm 平場場目鏡；
物鏡轉換器 四孔物鏡轉換器
長焦距平場消色差物鏡 10X/0.25 有效工作距離：8.9mm
20X/0.4 有效工作距離：3.75mm
40X/0.65 有效工作距離：2.69mm
100X/0.90 有效工作距離：0.44mm
調焦機構 粗微動同軸調焦 微調格值：0.002mm
行程(從載物臺表面焦點起）：30mm
載 物 臺 臺面尺寸：200mm×152mm
平臺壓片壹只
小平臺：小孔、大孔各一
機械移動平臺 移動范圍：15mm×15mm
照 明 鹵素燈20W/6V，中心、光亮度連續可調
濾 色 片 內置轉盤式（綠色、藍色、黃色、灰色、毛玻片）
附件 物鏡測微尺（精度為0.01mm）
0.4X適配鏡
數碼攝像130萬、300萬、500萬像素可選
金相自動分析系統
五、主要配置：
1、金相顯微鏡4XC
2. 圖像適配鏡
3. 圖像傳感攝像機
4. 金相分析軟件
5、聯想品牌商用計算機和惠普彩噴打印機。
|
